Praxisbeispiele |
Fallbeispiel gewerbliche Verkaufstheke: Der
Auftragnehmer soll für ein Verkaufsgeschäft eine Ladentheke bauen. Die
Theke ist zweimal gewinkelt und besteht aus einer Modul-Bauweise. Auf
der Frontseite befinden sich Holzblenden, an der Bedienerseite befinden
sich offene Regale und Schubkästen. Foto
1

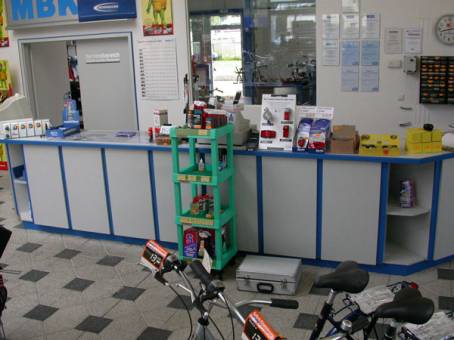

Außenansicht, mittig montierter Thekenbereich
Foto
2

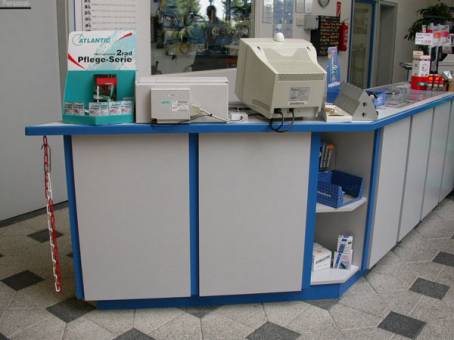

Außenansicht, linker Thekenbereich mit Regalteil

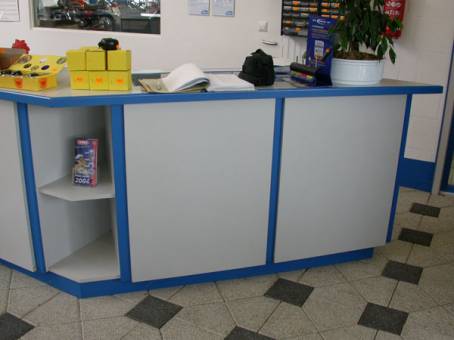

Foto
3:
Außenansicht, rechter
Thekenbereich mit Regalteil

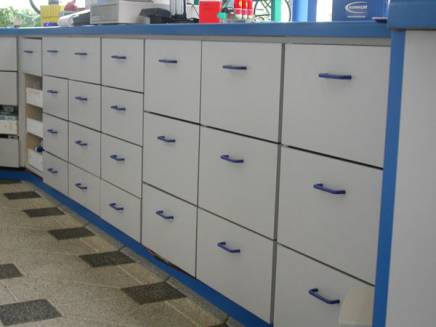

Foto
4:

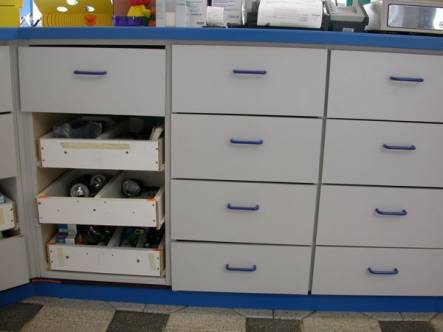

Innenansicht, mittig
montierter Thekenbereich
Der
Mittelteil der Theke besteht aus 7 einzelnen Korpussen. Vier von ihnen
besitzen vier Schubkästen übereinander, die anderen drei Korpusse
besitzen drei Schubkästen übereinander. Am linken Schrankkorpus fehlen
drei Schubkastenblenden. Foto
5:
Foto
5:
Abplatzung der Oberflächenbeschichtung
An
einem Thekenmodul ist in der oberen Verkaufsplatte eine Glasscheibe
eingelassen. Bis auf einige Kantenprofile ist die Theke aus einer
strukturierten, kunststoffbeschichteten Dekor-Spanplatte hergestellt
worden. Fragestellung: Ist die geplante und konstruierte Verkaufstheke aufgrund
ihrer gewerblichen Anforderungen geeignet? Entspricht die Ausführung dem heutigen Stand der Technik? Der
Auftraggeber hat in Eigenregie den Auftrag einer Verkaufstheke an den
Auftragnehmer vergeben. Ein Architekt der Detailplanungen erstellt ist
nicht beauftragt worden. Die Planung der Theke erfolgt in diesem Fall
durch den Auftragnehmer, auch wenn diesem dies zum Teil gar nicht bewußt
ist. Er ist der Fachmann, der unter Einbeziehung geltender Gesetze,
Verordnungen, Richtlinien und Normen die Arbeit "dem Stand der
Technik entsprechend" ausführen muß. Der Auftragnehmer hat dem
Auftraggeber gegenüber eine Hinweispflicht. Er muß den Auftraggeber
umfassend und verständlich darüber aufklären, wie seine Arbeiten später
aussehen und welche Vor- und Nachteile die von ihm ausgewählten
Materialien gegenüber anderen Materialien besitzen. Detailabsprachen
und Hinweise über das verwendete Material (z.B. dünne
Furnierkanten-Massivkanten, Oberflächengestaltung/ Lack,
Schubkastenausführungen/ Voll- Teilauszüge ) müssen umfassend
erfolgen. Begutachtung
/ Feststellung: Die
allgemeine Verarbeitung der Theke ist als unsauberer zu bezeichnen.
Muschelartige Abplatzungen der dünnen Kunststoffbeschichtung waren im
Kantenbereich sichtbar. Foto

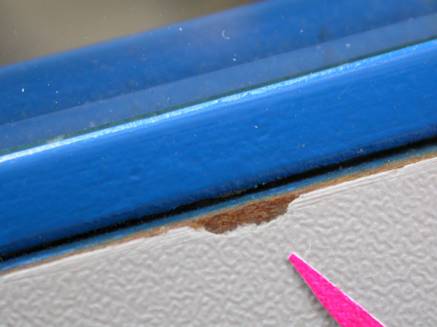

6: muschelartige Abplatzungen der oberen
Thekenbeschichtung
Die
Konstruktion von Schubkästen mit außenliegenden Führungsschienen war
fehlerhafte konstruierte. Das Schrankkorpusinnenmaß war nicht mit den
Abmessungen der Schubkästen abgestimmt worden. Foto

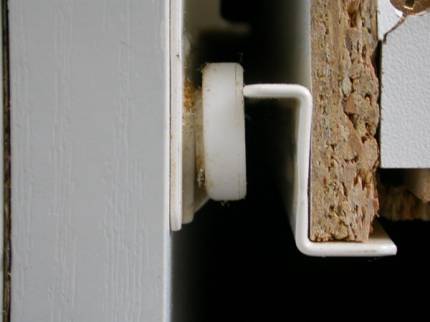

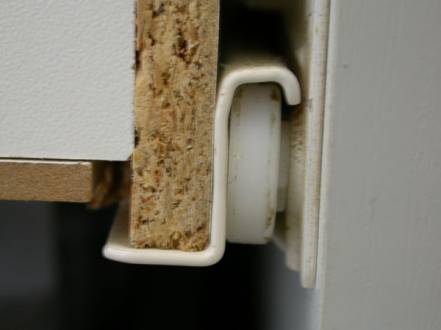

7:
Fehlerhafte
Montage des Schubkastens. Das Fehlen der kleinen zusätzlichen
Abwinkelung im oberen Bereich des Z-Profils ermöglicht einen geringfügigen
Toleranzbereich in der Korpusbreite. Es darf jedoch nicht wie beim
vorherigen Foto dargestellt passieren, dass das Z-Profil von der Führungsrolle
läuft. Foto
6:

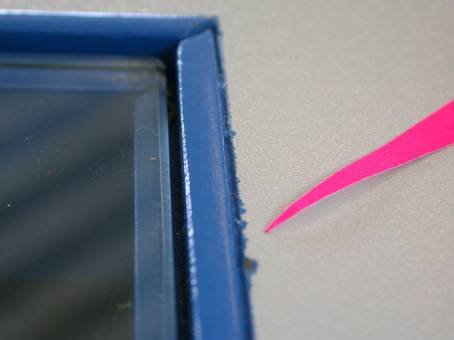

Im
Bereich der Arbeitsplatte ist oberhalb der Auslagen-Schublade eine
Glasscheibe in die Verkaufsfläche eingelassen worden An

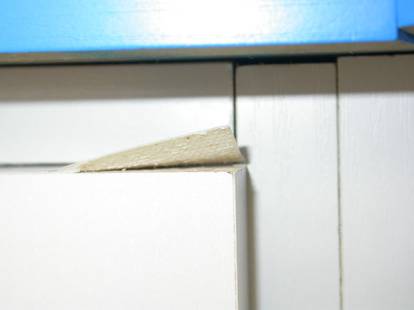

einigen Schubkastenblenden löst sich z.T. die Kantenbeschichtung. Foto: Hier
wurde eine Schmelzkantenbeschichtung, die fehlerhaft verarbeitet wurde,
eingesetzt.

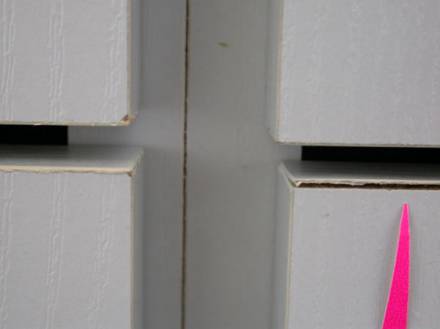

Die
nebeneinander angeordneten Schubkastenblenden sind nicht in einer Flucht
montiert. Unterschiedliche Fugenabstände konnten am Tage des
Ortstermins beobachtet werden.
Die
gestrichelten Linien sollen die exakte Kantenflucht darstellen. Die

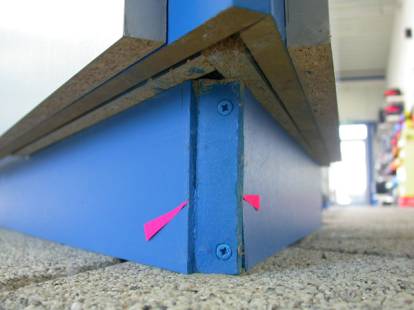

Konstruktion und Ausführung des Sockelbereichs der Theke war
fehlerhaft. Hier wurden notdürftig und völlig unprofessionell
Deckleisten aufgeschraubt, die eine fehlerhafte Konstruktion des
Sockelbereich kaschieren sollte. Die
spitz zulaufenden Enden der Verkaufstheke sind fehlerhaft geplant. Die
Sockelleisten sind zu kurz und an den Enden durch ein Passstück angestückelt.
Kurzfassung
des Ergebnisses: Aufgrund
der gewerblichen Anforderungen ( z.B. erhöhte Belastungen der Beschläge,
der Oberflächenbeschichtung ) ist die Planung und Konstruktion der
Theke als nicht ausreichend zu bezeichnen und fehlerhaft. Die
eingesetzten Materialien (z.B. industriell fertig vorbeschichteten
Spanplatten mit 0,3 mm Beschichtungsmaterial ) reichen für den
gewerblichen Einsatz in diesem Fall nicht aus. Das eingesetzte Material
kann den hohen Abriebanforderungen auf Dauer nicht standhalten. Im
Bereich der Schnittkanten neigt das Material zu muschelartigen
Abplatzungen, wenn - wie hier, nicht mit entsprechend geschliffenen
Hartmetallsägeblättern gearbeitet wurde. Die
Verarbeitung entspricht nicht dem heutigen Stand der Technik. Die
unsauberer Kantenverarbeitung (muschelartige Abplatzungen und breite
Kleberfugen) und das eingesetzte Material entsprechen nicht dem Stand
der Technik im Ladenbau. Aufgrund der hohen Beanspruchung gegenüber dem
Privatbereich, sollten Schubkastenblenden nachjustierbar sein, damit
geringfügige Veränderungen der Schubkästen z.B. durch unterschiedlich
starke Beladung, nachträglich ausgeglichen und nachjustiert werden können,
was hier keine Anwendung fand. Auch hier muss der Auftragnehmer seiner
Beratungs- und Hinweispflicht nachkommen, um dem Auftraggeber (Laien)
ausführlich die Vor- und Nachteile von z.B. unterschiedlichen
Schubkastenausführungen (z.B. Rollenauszug, Kugelauszug, Voll- oder
Teilauszug) darzulegen. Hierbei ist vor allem zu berücksichtigen, wie
und mit welchen Gewichten die einzelnen Schubladen bestückt werden. Das
das innere Korpusmaß der Ladentheke mit den Abmessungen der Schubkästen
abgestimmt sein muss, versteht sich von selbst und stellt im
vorliegenden Fall einen groben Planungsfehler dar. Anmerkung: Auch der Auftraggeber hat eine Mitverantwortlichkeit bezüglich der zu erwartenden Anforderungen seines bestellten Bauteils. Er muss dem Auftragnehmer deutlich machen, wie er sich eine Benutzung des Bauteils unter Angabe der Anforderungen vorstellt. Dem Auftragnehmer obliegt jedoch die Verantwortung, bei Unklarheiten dementsprechend nachzufragen und Detaillösungen ausführlich mit dem Auftraggeber zu besprechen. |
